带电机离合器／制动器组合〔支架型〕【JEM-1A】
| 型号 | JEM-1A | ||
| 离合器 | 制动器 | ||
| 离合器／制动器 | 静摩擦扭矩 Nm | 25 | |
| 额定电压 DC-V | 24 | ||
| 功率 W（at75℃） | 16 | 14 | |
| 马达 | 功率 kW | 0.75 | |
| 电压、频率、相数 | AC200/200,220V,50Hz/60Hz,4P | ||
| 重量 kg | 27 | ||
（注）内置离合器/制动器为JEM专用式样。

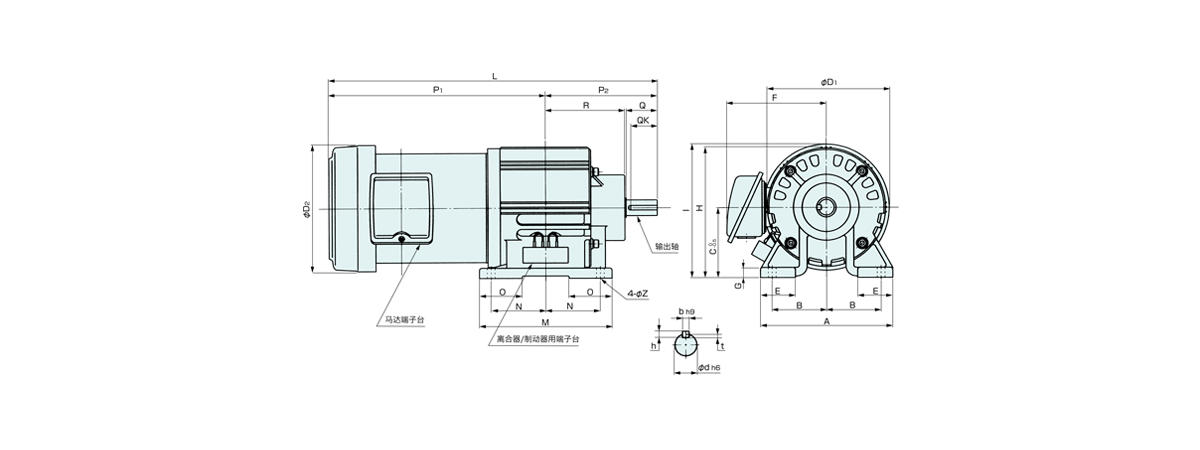

单位:mm
| 径向 | 轴向 | 轴端 | 电源箱 | |||||||
| A | 170 | L | 428 | Q | 40 | DMP-20/24A | ||||
| B | 70 | M | 170 | QK | 34 | |||||
| C | 90 | N | 70 | d | 20 | 无接点控制器 | ||||
| D1 | 152 | O | 55 | b | 6 | |||||
| D2 | 162 | P1 | 284.5 | h | 6 | |||||
| E | 45 | P2 | 143.5 | t | 3.5 | |||||
| F | 128 | R | 102 | |||||||
| G | 13 | Z | 10 | |||||||
| H | 167.5 | |||||||||
| I | 171 | |||||||||
