JC通轴型离合器【JC-20】

ꄴ上一个： JC通轴型离合器【JC-40】
ꄲ下一个： JC通轴型离合器【JC-10】



型号 JC-20
静摩擦扭矩 Nm 200
额定电压 DC-V 24
功率 W（at75℃） 40
重量 kg 17.5

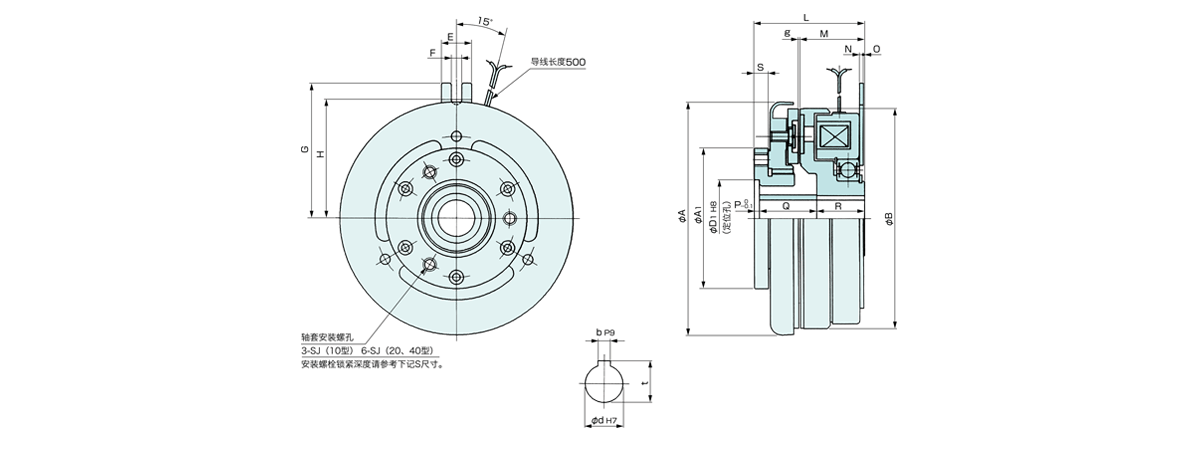

单位:mm

径向   轴向   安装   电源箱
A 236 L 106 SJ DMP-63/24A
A1 140 M 60.5 螺孔 节圆直径
B 219 N 3.2 M10 115
D1 80 O 2 轴孔 无接点控制器
E 26 P 5
F 8.5 Q 56.5 d 40 EMP-70DB
CSM-55DB
CMPH-250/4HB
G 130 R 44.5 b

12
H 118 S 13 t

43.3      +0.2

             0
  g 0.6



【 高对应 】 【 高精度 】 【 高可靠性 】
【 寿命长 】 【 低功耗 】 【 品种丰富 】
